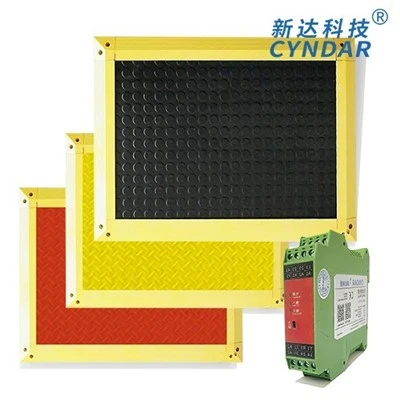

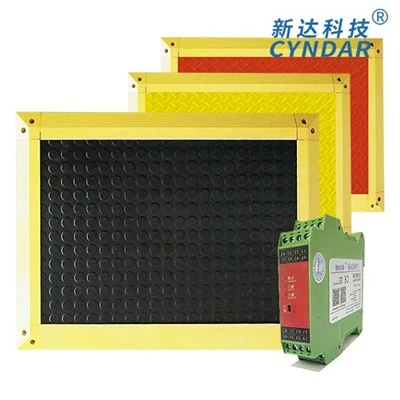

Säkerhetsmatta-Märke CYNDAR
PSM4-400*900-FBK
- Namn: Säkerhetsmatta
- Svart matta Modell: PSM4-400*900-FBK
- Sensormattans bredd: 400 mm
- Sensormattans längd: 900mm
- Totala installationsmått: 490mm*990mm (inklusive den gula aluminiumlegeringssektionen, som inte har avkänningsfunktionalitet)
- Avtryckarkraft: 35 kg
- Material: PVC-bottenplatta + kontaktpanel av gummi (hård matta)
- Kabellängd: 3m
- Trådkärnor: 4-kärniga
- Valfria tillbehör: Säkerhetsrelä
- Modell: SRC106
- Strömförsörjning: 24V DC
- Utgång: Momentary 3 NO + Momentary 1 NC
- Återställning: Automatisk och manuell återställning
Obs: Mattan bör inte anslutas direkt till en strömkälla. Överspänning och ström kan orsaka intern utbränning. Ett säkerhetsrelä rekommenderas.
Om du vill att flera mattor ska kopplas i serie med en enhet, vänligen kontakta kundtjänst så tillhandahåller vi en ritning för din bekräftelse.
För mer specifikationer, se bruksanvisningen och kontakta kundtjänst.
Unika egenskaper och säkerhetsmekanismer Säkerhetsmattor, gjorda av speciellt PVC-material, har inte bara estetiken och hållbarheten hos vanliga mattor utan innehåller också många säkerhetsdetaljer. Deras interna säkerhetsskyddsanordningar är noggrant utformade med en lägsta tillämpad viktgräns. Om trycket som utövas på säkerhetsmattan överstiger detta inställda värde, kommer dess inbyggda -omkopplare att aktiveras automatiskt, vilket snabbt bryter strömförsörjningen och effektivt skyddar operatören från potentiell skada.
GZ CYNDAR CO., LTD., med varumärket CYNDAR, är specialiserat på forskning, utveckling, produktion och försäljning av produkter inom områdena optik, elektronik och mekanisk teknik.
Säkerhetsmatta modell strukturbeskrivning
PSM4- A * B - CDEF - G - H
| A | B | C | D | E | F | G | H | |
|
Modell |
Bredd | Längd | Antal skarvar |
Beskrivning av storlek |
Färg/materialkonfiguration |
Motståndskonfiguration |
Kabellängd |
Kontroller |
|
PSM4 (standard) |
L2: Bredd på skyddsdynan |
L1: säkerhetsdynas längd | L1: Skriver inte |
S: Efter installation av den yttre ramen |
B: Svart gummiyta (standard) |
K: 4-ledarkabel (standard) |
3m: Standardkonfiguration. Skriver inte (standard) |
SRC: säkerhetsrelä |
|
PSM6 |
2: Skarva 2 stycken |
F: Netto mattstorlek, extra ram kräver |
Y: Gul PVC (mönster) |
KF: 2 set med 2 kärnor |
6m: 6 meter kabel |
|||
| PSM11 |
3: Skarva 3 stycken |
P: Nätmattastorlek, utan ytterram |
H: Röd PVC (mönster) |
R: Med terminalmotstånd (8,2KΩ) |
8m: 8 meter kabel |
|||
| 4: Skarva 4 stycken |
S: Anpassad typ |
| Säkerhetsmattans grundläggande parametrar | ||||||
|
Anpassa sig till detektionsområdet |
Den är lämplig för inspektionspersonal i allmänna arbetsförhållanden och tål inte fordonskrossning och tunga föremålspåverkan. |
|||||
|
Rekommenderade användningstillfällen |
Lämplig för säkerhetsskydd i personalens verksamhetsområden; PSM4 - vanlig modell, hårdskivan är mer slitstark-och hållbar och är lämplig för en sida som är större än 400 mm (standard är PSM4 utan instruktioner); PSM6 - Mjuk kudde, mer lyhörd, ej-böjbar, lämplig för små storlekar; PSM11 - mjuk vadderad, tunnare, icke-böjbar, höjdbegränsad för smala platser; |
|||||
|
Tillämpliga branscher |
Pappersindustri, elektronikindustri, produktionslinjer för bilsvetsning, smidesproduktionslinjer, allmänna industriella applikationer och automatiska palletare och andra lätta och tunga industriella applikationer |
|||||
|
Mått (nätmatta) |
Anpassat breddområde: 200mm-1000mm Anpassat längdområde: 200mm-2000mm |
Ytmaterial-PSM4 |
PSM4-gummi (svarta partiklar för halkskydd) eller PVC (röda och gula mönster för halkskydd); |
|||
|
Kantförslutningsform |
Gul aluminiumkanttätning |
Ytmaterial-PSM6, PSM11 |
Hård sula |
|||
|
Maximal tillåten belastning (8 timmar) |
Mindre än eller lika med 400N/cm2 |
Mekanisk livslängd PSM4 |
＞1,000,000 |
|||
|
Maximal luftfuktighet (23 grader) |
95 % (kondensering) |
Mekanisk livslängd PSM6 |
＞800,000 |
|||
|
Omgivningstemperatur (användningsmiljö) |
-5 grader till 55 grader (ingen isbildning eller kondens) |
Mekanisk livslängd PSM11 |
＞700,000 |
|||
|
Omgivningstemperatur (lagringsmiljö) |
-10 grader till 60 grader |
Kabel |
4-kärnig*0,32² skärmad kabel, 3M standard (kan anpassas och förlängas) |
|||
|
Utlösande kraft |
PSM4-Vuxen 35 kg |
PSM6/11-Vuxen 20 kg |
Utgångstyp |
2NO (passiv normalt öppen) |
||
|
Skyddsnivå |
IP65 |
Serieanslutning |
Seriekoppling på mindre än 5/6 block är tillåten (eller högst 4-5 kvadratmeter) |
|||
|
Tjocklek |
PSM4-14mm |
PSM6-15mm |
PSM11-11mm |
Styrenhetens maximala spänning |
DC24V (med 0V-kontroll) |
|
|
Svarstid |
＜30 ms |
Omkopplingsström\\spänning |
Max.100mA \\5V |
|||
|
Vikt |
Cirka 20 kg/m² |
Tillåtet område med ett kvarter |
1.5m² |
|||
|
överensstämma med Standardapplikation |
Det icke-isolerade säkerhetsskyddssystemet som består av säkerhetsmatta och SRC106 säkerhetsrelä uppfyller följande standarder.EN1760-1 ISO13856-2 EN62061 EN ISO13849-1 EN60204-1 EN/IEC 61496-1 |
|||||
