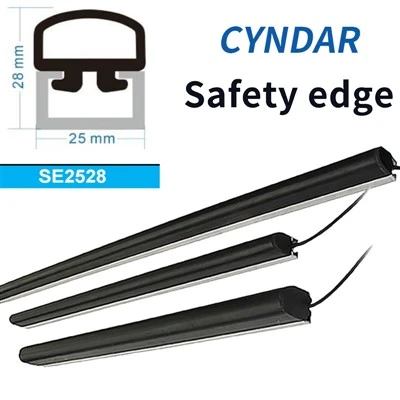

Säkerhetskanter-Varumärke CYNDAR
- SE2544-L (Längd i mm)-04K (Teknisk konfiguration)-5m (Kabellängd i mm)
- Namn: Safety Edge
- Fallmodell: SE2544-950-04K-2m
- Kantlängd:950 mm
- Kabeltyp och teknisk konfiguration:Dubbla bottenledningar, K-typ
- Kabellängd:2 m kabel per sida (2 kärnor)
- Aluminiumlegeringsprofil:profiler som överstiger 1 meter kommer att delas upp i flera profiler för att underlätta transporten; anti-kollisionsremsan förblir i ett stycke
-
Stötfångarlist och kabellängd kan anpassas.
Kan anslutas till säkerhetsreläer eller kontaktregulatorer.
För mer specifikationer, se bruksanvisningen och kontakta kundtjänst.
Genom att utnyttja sin starka tekniska FoU-kapacitet kan Cyndar anpassa säkerhetskontakter och anslutningar baserat på kundens-tillhandahållna installationsområdesdata, lösa problemet med den döda vinkeln som är inneboende i traditionella kontakter och balansera skyddseffektivitet med produktens estetik.
Säkerhetskontakter av hög-kvalitet måste ha egenskaper som slitstyrka, åldringsbeständighet och luktlöshet. Under installationen måste rimlig expansionsmöjlighet tillåtas, kablarna måste vara ordentligt isolerade för att förhindra störningar, och regelbundna rutininspektioner är nödvändiga för att säkerställa långtids-stabil skyddsprestanda.
Valfria tillbehör
Säkerhetsrelä
Modell: SRC106
Strömförsörjning: 24V DC
Utgång: 3 NEJ+1NC(tillstånd efter utlösning)
Självtest med dubbla-kanaler-
Återställning: Automatisk och manuell återställning
Kantkontroll(ekonomimodell)
Modell: SEC-A67
Strömförsörjning: 12-24V DC
Självtest för en-kanal-
Ena sidan av kontakten kräver ett externt motstånd på 8,2KΩ
Utgång: 1NC + 1NEJ
Återställning: Automatisk manuell återställning Obs: Säkerhetskontakten ska inte anslutas direkt till strömförsörjningen. Maximal spänning och ström: DC24V/100mA. Om ett säkerhetsrelä/kantkontroll inte önskas kan det styras via minuspolen på ett DC24V eller 12V mellanrelä.
industriapplikationer
Funktioner och fördelar:
Lätt att installera
Tillverkad av EPDM-gummi - åldringsbeständigt, med god ozonbeständighet, väderbeständighet och beständighet mot viss kemisk korrosion.
Applikationer:
Applikationer: Säkerhetslister är tryck-avkännande enheter som används för att förhindra klämskador. De är installerade på framkanten av stora dörrar eller rörliga maskiner (som CNC-verktygsmaskiner eller jalusier).
Val av säkerhetskantmodell
1. Beskrivning av modellstruktur
|
Modellstruktur |
A |
B |
C |
D |
F |
|
Beskrivning |
Modellkod |
Längd |
Uttagsmetod och teknisk konfiguration |
Kabellängd |
Kontroller |
|
Anmärkningar |
Se P2 urvalstabell |
Enhet: mm |
0,4m standard |
SRC A67 IR |
A- Modellkod: t.ex SE2527,SE2540,SE3547,SE3050etc.
B- Längdbeskrivning: i millimeter, till exempel,SE2527-500, har även en längd på 500mm
C - Uttagskonfiguration eller annan formanpassning:
|
Koda1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
Utgående bild |
|
|
|
|
|
|
|
|
|
Kod 2 För kabelkonfiguration, seTabell 5. |
F/R/NC |
F/R/NC |
K |
K |
F/R |
K |
||
|
Eförklara |
Ensidig rak ledning En av standardfunktionerna |
S ingel nedre ledning En av standardfunktionerna |
Raka ledningar på båda sidor |
Dubbla bottenkablar |
Enkel sidoledning |
Dubbla sidoledningar |
Andra former anpassade |
|
Ttekniska konfigurationsinstruktioner
Välj den utgående linjeteknikkonfigurationen enligt konfigurationsstyrenheten
|
Utgående konfigurationskod |
Förklara |
Internt kretsschema |
Typ av uttag |
Ledningsinstruktioner |
|
R Typ |
2-trådssystem. Inbyggt motstånd |
|
01,02,05 (Enkel sidokabel) |
Inbyggt-motstånd på 8,2KΩ; kan anslutas till säkerhetsrelä SRC106 eller kontaktkantstyrenhet SEC-A67 (med trådbrottsdetektering). Mellanrelä kan anslutas (ingen trådbrottsdetektering) |
|
K Typ |
4-trådssystem.Externt motstånd kan anslutas.2 uppsättningar passiva NO-punkter |
 |
03,04,06 (Dubbel-avledningar) |
Ett externt motstånd kan anslutas och sedan utrustas med säkerhetsrelä SRC106 eller kontaktkantstyrenhet SEC-A67 (med trådbrottsdetektering); DC24V mellanrelä, PLC- (0V-styrning). |
|
NC typ |
2-trådssystem.NC. |
 |
01,02,05 (Enkel sidokabel) |
NC-utgång, endast tillgänglig för modeller SE1604/SE1622; Den är relativt hård och kräver 1-3 centimeters deformation för att utlösas, med en minsta R-radie på 770 mm; Kan anslutas till mellanreläer, PLC:er, säkerhetsreläer (modell: SRC106, vänligen fråga säljaren om Chuzhi-resistormanualen) |
Ut och teknisk konfiguration
D- Kabellängd:
|
Koda |
Inte skriva |
1m |
2m |
3m |
4m |
Nummer m |
|
Eförklara |
Längd 0,4m |
Längd 1m |
Längd 2m |
Längd 3m |
Längd 4m |
Anpassad mätarlängd |
E- Kontrollalternativ:
|
|
Säkerhetstyp |
Säker och ekonomisk typ |
Ingen säkerhetskrets |
Inget relä |
|
Koda |
SRC |
A67 |
IR |
|
|
Eförklara |
Säkerhetsrelä Den har en frånkopplingsövervakningsfunktion och uppfyller säkerhetsnivån; den har en återställningsfunktion. Parameterreferens P5: Utgångskonfigurationen kan endast väljas som R-typ (upp till två kontaktkanter) eller K-typ (flera kontaktkanter kan anslutas i serie) |
Edge controller SEC-A67 Med trådbrottsövervakning; parametrar finns i P9; linjekonfiguration kan endast väljas som R (1 kontaktkant) eller K-typ (flera kontaktkanter kan anslutas i serie) |
Spole relä Ingen frånkopplingsövervakning: Inga begränsningar för uttagskonfiguration |
Inte skriva |
Modellbeskrivning
Aluminiumskärningsinstruktioner: För transporter utanför Kina kommer aluminiumsektioner som överstiger 1 meter att skäras i två sektioner, vilket lämnar anti-kollisionsremsan intakt. Om inte klippt, vänligen kontakta speditören för personlig hämtning.-
Modellexempel:SE2527-3000-02R-2m-SRC. Detta indikerar SE2527-modellen, 3000 mm längd (aluminiumsektionen kommer att skarvas i 2-3 sektioner, gummilisten kommer att förbli ett enda stycke), en enkel bottenledning, 2 meter anslutningstråd, ett inbyggt 8,2kΩ motstånd och ett SRC-106 säkerhetsrelä.
Modellexempel:SE2527-3000-04K-A67. Detta indikerar SE2527-modellen, 3000 mm längd (aluminiumsektionen kommer att skarvas i 2-3 sektioner, gummilisten förblir en enda del), dubbla bottenledningar, 0,4 m i varje ände, självanslutna externa motstånd och en SEC-A67 kantkontroll.
Modellexempel:SE2527-1000-RS. Indikerar modell SE2527, längd 1000 mm (aluminium är en hel del), anpassad enligt diagrammet, kopplingsmetod som visas i diagrammet, inbyggt 8,2KΩ motstånd, inkluderar ingen styrenhet
2. Fler-kantkabelkonfiguration för säkerhetsreläer och kantkontroller
Denna seriekopplingsmetod kan seriekoppla upp till 10 säkerhetskanter, med en total kantlängd på högst 30 meter och en total kabellängd på högst 60 meter.
Styrenhetens ledningsmetod - N säkerhetsberöringskanter kopplade i serie
3. Beskrivning av det blinda området
Kabellängden är 450 ~ 500 mm, som kan anpassas och förlängas
Ena änden av säkerhetslinan är inget åtgärdsområde (blindområde), och längden är cirka 15~30 (mm)
Den icke-utgående änden av Safety Edge är en död zon med en längd på cirka 5-10 (mm)
Figur 3 blind område
4. Tekniska parametrar förSäkerhetskant
|
Project |
Säkerhetskant |
|
|
Detektionsläge |
Tryckavkänningsläge |
|
|
Maximal induktionsvinkel |
〈 90 grader |
|
|
Utlösningskraft (enligt specifikation och användning) |
Större än eller lika med 20n ~70n (mindre storlek, mindre utlösningskraft) |
|
|
Triggeravstånd |
3~5mm; nc:10~20mm |
|
|
Växla ström \\ spänning |
Max.100ma \\5v |
|
|
Max. Styrenhetens spänning |
Dc24v |
|
|
Signalläge 1 |
PassivINGA (ej direkt ansluten till strömförsörjningen, med ett speciellt säkerhetsrelä och Safety Edge-kontroller kan nc-utgång) |
Bara en av dem Signalutgång |
|
NCproduktion (endast modellerna SE1604 och SE1622 har nc-utgång med ett triggeravstånd på 10-20 mm) |
||
|
Antal träffar |
20 000 gånger |
|
|
Material av ytskyddsskiktet |
TPE elastomer, epdm gummi (svart) |
|
|
Omgivningstemperatur |
-20 grader ~55 grader |
|
|
Nivåer av skydd |
IP65 (anpassningsbar IP67) |
|
|
Maximal luftfuktighet (23 grader) |
95 % (kondensering) |
|
|
Svarstid |
13 ms |
|
|
Vanlig skillnad |
± 3 mm under 1 m; ± 6 mm under 3 mm; ± 15 mm över 6 m; |
|
|
Hålavstånd/böj |
Hålavståndstolerans ± 0,5~1mm; böjtolerans ± 1~2mm |
|
|
Standard ledningsnät |
Längd: 40 cm (anpassningsbar); tråddiameter: 3,5 mm; kopparkärnsektion: 0. 25mm2 ;Större än eller lika med 60n |
|
|
Längd / tanof nummer |
En enhetslängd på 6m; serie som inte överstiger 5 trådar |
|
|
Bakgrundsstyrka |
Större än eller lika med 60n/mm |
|
|
Korrosionsskyddande |
Resistens mot mild syra och alkali |
|
|
Överensstämmer med |
Säkerhetskontaktsystemet som består av en säkerhetskant och ett Tner-A31 \\ SRC106 \\ CDSR- DN1104 säkerhetsrelä uppfyller följande standarder. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
Obs: Kontakta tillverkaren för andra anpassade specifikationer
