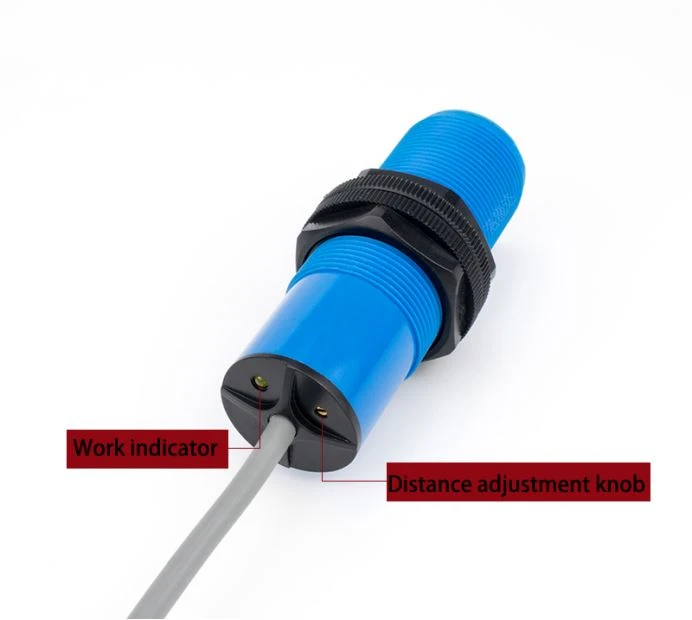

Kapacitive Närhet Sensor

Kapacitiva sensorer använder olika typer av kondensatorer som avkänningselement för att omvandla fysiska eller mekaniska storheter som ska mätas till en omvandlingsanordning för kapacitansförändringar. I själva verket är det en kondensator med variabla parametrar.

1) Bra temperaturstabilitet

Kapacitansvärdet för en kapacitiv sensor är i allmänhet oberoende av elektrodmaterialet, vilket bidrar till att välja ett material med låg temperaturkoefficient, och eftersom det genererar mycket lite värme har det liten effekt på stabiliteten. Motståndsgivaren har kopparförlust och är lätt att generera nolldrift på grund av värme.

2) Enkel struktur

Den kapacitive sensorn har en enkel struktur, är lätt att tillverka och garanterar hög noggrannhet. Det kan göras mycket liten för att uppnå några speciella mätningar; den kan fungera i tuffa miljöer som hög temperatur, stark strålning och starka magnetfält, och tål stora temperaturer. Byt, motstå högt tryck, hög slag, överbelastning etc.; kan mäta ultrahög temperatur och lågtrycksskillnad, och kan även mäta det magnetiska arbetet.

3) Bra dynamisk respons

Eftersom den elektrostatiska attraktionen mellan plattorna med elektroder är mycket liten (om några 10^(-5)N), behöver den kapacitiva sensorn mycket lite energi, och eftersom dess rörliga del kan göras mycket liten och tunn, det vill säga massan Det är mycket lätt, så dess naturliga frekvens är mycket hög, den dynamiska svarstiden är kort, och den kan arbeta med en frekvens på flera MHz , som är speciellt lämplig för dynamisk mätning. Och på grund av sin låga dielektrisk förlust, kan den drivas av en högre frekvens, så systemet har en hög driftsfrekvens. Den kan användas för att mäta parametrar för att ändra hög hastighet.

4) Beröringsfri mätning och hög känslighet

Beröringsfri mätning av vibrationer eller excentricitet hos den roterande axeln, det radiella fritt utrymme för små kullager etc. När beröringsfri mätning används har den kapacitiva sensorn en medelvärdeseffekt, vilket kan minska påverkan av arbetsstyckets ytjämhet på mätningen.

Förutom ovanstående fördelar har kapacitiv sensorn också mycket liten elektrostatisk attraktion mellan plattorna med elektroder, och den erforderliga ingångskraften och ingångsenergin är extremt små, så den kan mäta extremt lågt tryck, kraft och liten acceleration, förskjutning etc. Det kan göras mycket känsligt, med hög upplösning, och kan känna av förskjutningar av 0.01μm eller mindre. På grund av sin låga dielektrisk förlust såsom luft, nollrester som genereras när differentialstrukturen är ansluten i en brotyp är extremt liten, så det gör att kretsen kan utföra hög förstoring och gör att instrumentet har hög känslighet.
